Τόπος καταγωγής: | ΚΙΝΑ |
---|---|
Μάρκα: | OUQI |
Πιστοποίηση: | ISO9001:2008 ISO14001:2004 |
Αριθμό μοντέλου: | Ευθείες ράβδοι ψυκτικού μέσου |
Ποσότητα παραγγελίας min: | 10pc |
Τιμή: | negotiable |
Συσκευασία λεπτομέρειες: | πλαστικό κιβώτιο/κιβώτιο + χαρτοκιβώτια |
Χρόνος παράδοσης: | Τυποποιημένα προϊόντα σε μια εβδομάδα |
Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 5000kgs το μήνα |
Υλικό: | 8% κοβάλτιο | Βαθμός του ISO: | K2 |
---|---|---|---|
διάμετρος: | 8mm | Ταυτότητα: | 1.0mm +/0,15 |
Ανοχή: | Ακατέργαστος που συμπυκνώνεται | Τραχύτητα επιφάνειας: | RA 3,2 |
Κυκλικότητα: | 0.1-0.2 | ευθύτητα: | 0.1-0.2 |
Πυκνότητα: | 14.55 | Σκληρότητα: | HV30 1720 |
T.R.S: | 3800 | Μέγεθος σιταριού: | Πρόστιμο 0,7 |
Υψηλό φως: | Τσιμενταρισμένη ράβδος καρβιδίου με την ευθεία τρύπα,ράβδος καρβιδίου 8mm με την ευθεία τρύπα |

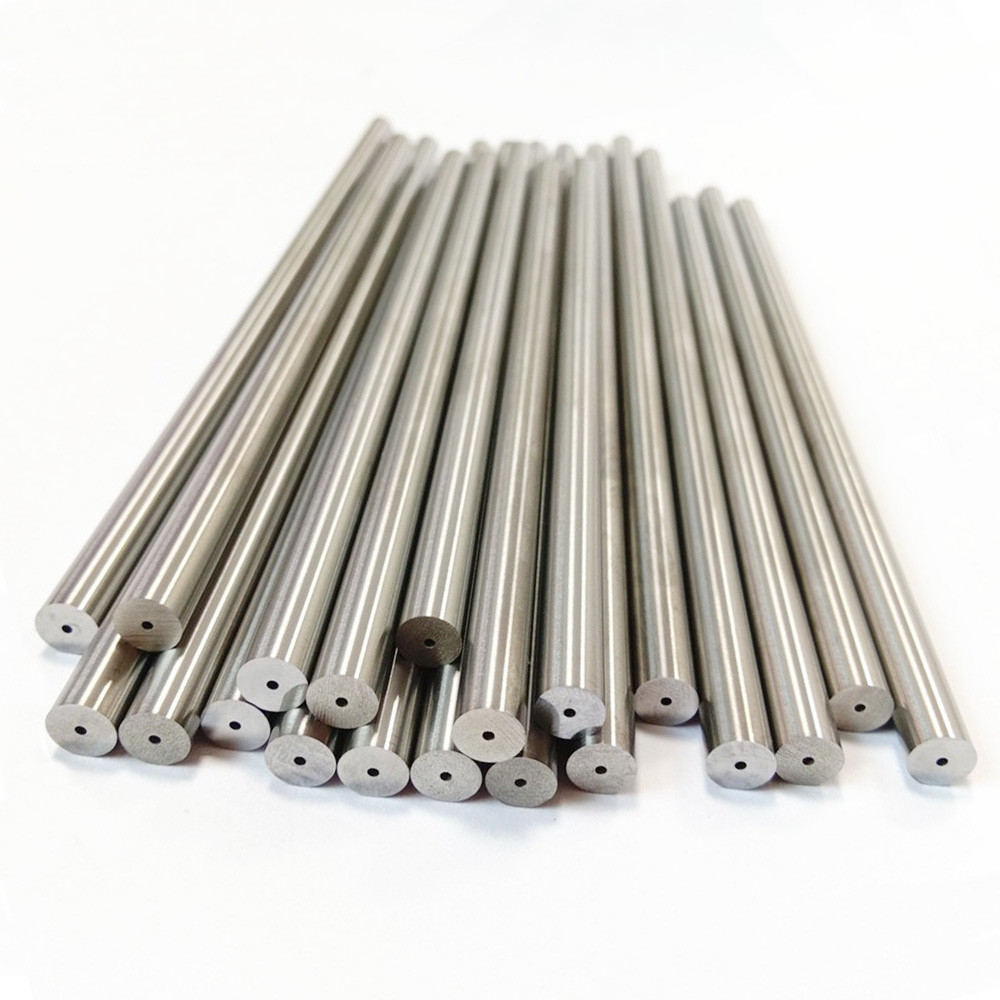

Τσιμενταρισμένες OD8mm ράβδοι καρβιδίου με τις ευθείες ράβδους τρυπών για τη διάτρυση των κενών
Προδιαγραφές:
Εξωτερική διάμετρος 8mm h6 -0,008
Εσωτερική διάμετρος: 1.0mm ±0.15
Μήκος: 330mm 0/+5mm ή περικοπή--μήκος
Τραχύτητα επιφάνειας:
RA 6,3 όπως ακατέργαστα που συμπυκνώνεται
Δελτίο βαθμού καρβιδίου
Βαθμός K20 του ISO
Περιεκτικότητα σε κοβάλτιο: 8%
WC 92% υπολοίπου
Πυκνότητα 14,55γcm3
Σκληρότητα HV30 1720
Ανθεκτικότητα K1c 9,5 σπασίματος
Εγκάρσια δύναμη ρήξης 3800 N/mm2
Μέγεθος σιταριού 0.7μm
Κανονικό μέγεθος για ράβδους ενός τις κεντρικές καρβιδίου τρυπών:
Εξωτερική διάμετρος χιλ. | Εσωτερική διάμετρος χιλ. | Μήκος χιλ. | |||
OD | Tol. | Ταυτότητα | Tol. | Μήκος | Tol. |
2.50 | +0.2/+0.5 | 0,3 | ±0.1 | 330 | 0/+5.0 |
4.00 | +0.2/+0.6 | 1.0 | ±0.15 | 330 | 0/+5.0 |
5.00 | 1.0 | ±0.15 | 330 | 0/+5.0 | |
5.00 | 1.5 | ±0.15 | 330 | 0/+5.0 | |
6.00 | 1.0 | ±0.15 | 330 | 0/+5.0 | |
6.00 | 1.5 | ±0.15 | 330 | 0/+5.0 | |
8.00 | 1.0 | ±0.15 | 330 | 0/+5.0 | |
8.00 | 1.5 | ±0.15 | 330 | 0/+5.0 | |
9.00 | +0.3/+0.7 | 1.0 | ±0.15 | 330 | 0/+5.0 |
10.00 | 1.0 | ±0.15 | 330 | 0/+5.0 | |
10.00 | 2.0 | ±0.2 | 330 | 0/+5.0 | |
11.00 | 1.0 | ±0.15 | 330 | 0/+5.0 | |
12.00 | 1.0 | ±0.15 | 330 | 0/+5.0 | |
12.00 | 2.0 | ±0.2 | 330 | 0/+5.0 | |
14.00 | 2.0 | ±0.2 | 330 | 0/+5.0 | |
16.00 | +0.4/+0.8 | 2.0 | ±0.2 | 330 | 0/+5.0 |
16.00 | 3.0 | ±0.25 | 330 | 0/+5.0 | |
18.00 | 3.0 | ±0.25 | 330 | 0/+5.0 | |
20.00 | 3.0 | ±0.25 | 330 | 0/+5.0 | |
22.00 | 3 | ±0.25 | 330 | 0/+5.0 | |
24.00 | 4 | ±0.30 | 330 | 0/+5.0 | |
25.00 | 5 | ±0.35 | 330 | 0/+5.0 |
Εξωτερική διάμετρος χιλ. | TK χιλ. | Εσωτερική διάμετρος χιλ. | Απόκλιση των τρυπών θέση ≤ (χιλ.) α |
Μήκος χιλ. | ||||
OD | Tol. | TK | Tol. | Ταυτότητα | Tol. | Μήκος | Tol. | |
4.30 | +0/+0.3 | 1.8 | 0.4/0 | 0,800 | ±0.1 | 0,15 | 330 | 0/+5.0 |
5.30 | 2.0 | 0.4/0 | 0,800 | ±0.1 | 0,20 | 330 | 0/+5.0 | |
6.30 | 3.0 | 0.5/0 | 1,000 | ±0.15 | 0,20 | 330 | 0/+5.0 | |
7.30 | 3.5 | 0.5/0 | 1,000 | ±0.15 | 0,20 | 330 | 0/+5.0 | |
8.30 | 4.0 | 0.6/0 | 1,000 | ±0.15 | 0,20 | 330 | 0/+5.0 | |
9.30 | 4.0 | 0.6/0 | 1,400 | ±0.15 | 0,20 | 330 | 0/+5.0 | |
10.30 | 5.0 | 0.6/0 | 1,400 | ±0.15 | 0,20 | 330 | 0/+5.0 | |
11.30 | +0/+0.4 | 5.0 | 0.6/0 | 1,400 | ±0.15 | 0,28 | 330 | 0/+5.0 |
12.30 | 6.0 | 0.6/0 | 1,750 | ±0.15 | 0,30 | 330 | 0/+5.0 | |
13.30 | 6.0 | 0.6/0 | 1,750 | ±0.15 | 0,34 | 330 | 0/+5.0 | |
14.30 | 7.0 | 0.6/0 | 1,750 | ±0.15 | 0,37 | 330 | 0/+5.0 | |
15.30 | 8.0 | 0.6/0 | 2,000 | ±0.2 | 0,37 | 330 | 0/+5.0 | |
16.30 | 8.0 | 0.6/0 | 2,000 | ±0.2 | 0,40 | 330 | 0/+5.0 | |
17.30 | +0/+0.6 | 9.0 | 0.6/0 | 2,000 | ±0.2 | 0,47 | 330 | 0/+5.0 |
18.30 | 9.0 | 0.6/0 | 2,000 | ±0.2 | 0,50 | 330 | 0/+5.0 | |
19.30 | 9.0 | 0.6/0 | 2,000 | ±0.2 | 0,50 | 330 | 0/+5.0 | |
20.30 | 10.0 | 0.8/0 | 2,500 | ±0.25 | 0,50 | 330 | 0/+5.0 |
Γενική ανοχή για τις τελειωμένες h6 ράβδους επίγειου στερεές καρβιδίου | ||||||||||
Διάμετρος | Ανοχή μm | Μήκος | Ανοχή | Ευθύτητα | Ανοχή | Κυκλικότητα | Ανοχές | |||
<3,0 | -6/0 | <100,0 | +0.5/+1.0 | <4,0 | 0,07 | <3> | 2,0 μικρό | |||
3.0-6.0 | -8/0 | 100.0-165.0 | +1.0/+2.5 | 4.5-5.0 | 0,06 | 3,0 - 6,0 | 2,5 μικρό | |||
6.0-1.0 | -9/0 | 165.0-335.0 | +1.0/+6.0 | 5.5-12 | 0,05 | 6,1-10,0 | 3,0 μικρό | |||
10.0-18.0 | -11/0 | >12,5 | 0,04 | 10,1-18,0 | 3,5 μικρό | |||||
18.0-30.0 | -13/0 | 18,1 - 30,0 | 4,0 μικρό | |||||||
30.0-50.0 | -16/0 | 30,1 - 50,0 | 5,0 μικρό |
Οι ράβδοι καρβιδίου βολφραμίου μας:
